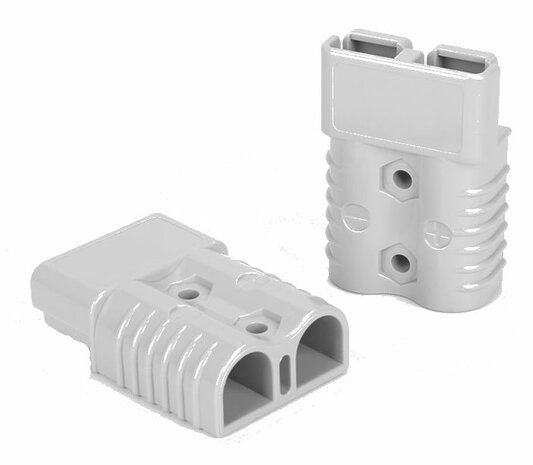

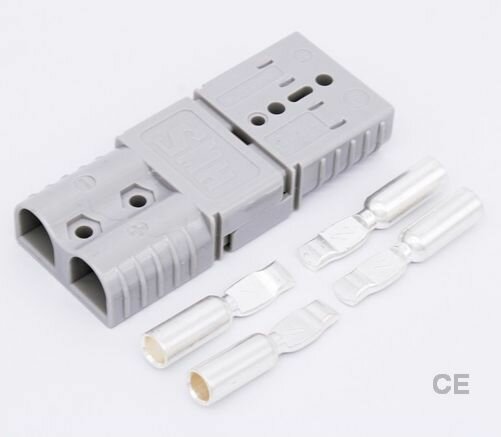

Anderson stekker 175A tweepolig grijs voor kabel maximaal 50 mm2
|
Deze stekkers passen contra in elkaar en zijn hetzelfde. Dus geen aparte contra stekker nodig.
|
|
type
|
SB175 2polig
|
|
amperage
|
max 175 A
|
|
voltage
|
max 600 V
|
|
contacten
|
krimpen of solderen
|
|
kabeldikte
|
max 50 mm2
|
|
keur, merk
|
CE, Huami
|
|
afmetingen per stuk
|
78x56x26 mm
|
|
gewicht per stuk
|
107 gram
|
|
tips voor verbindingen
|
google op "connect anderson plug" (videos)
|
Wat is een Anderson stekker
Een Anderson stekker kent geen aparte contra stekker, maar is zo slim ontworpen dat 2 stekkers van hetzelfde amperage gespiegeld op elkaar passen.

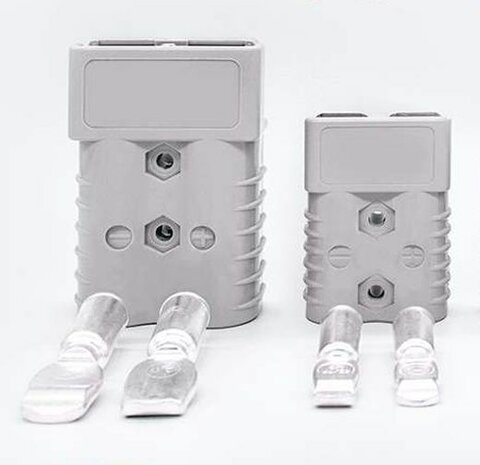

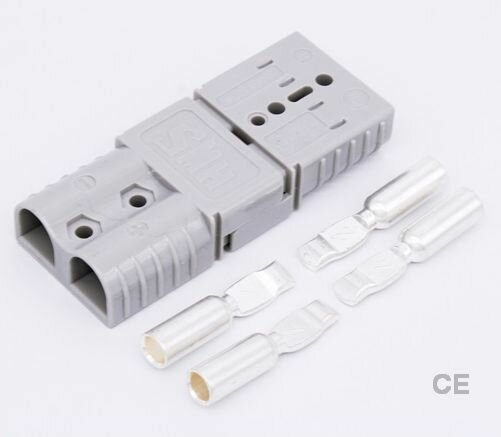

De stekker bestaat uit een kunststof huis en twee losse pinnen waarin U zelf de kabel moet krimpen of solderen. Daarna klikt U de pinnen in het kunststof huis.
De pinnen hebben een groot contact oppervlak waardoor sterke stromen kunnen worden overgedragen.
Waarvoor wordt de Anderson stekker gebruikt
Toepassing alleen in niet vochtige omstandigheden voor hoge stroomsterktes bij lage voltages, soms tot maximaal 600V DC: tractieaccu’s - vorkheftrucks - boten enz.
Welke typen Anderson stekkers er zijn
Er zijn Anderson stekkers in alle kleuren en voor amperages van 50A tot 320A en nog hoger.
Verschillende kleuren zijn bedoeld om te gebruiken bij verschillende voltages en passen doorgaans niet op elkaar.. Meest gebruikt is grijs, ongeacht het voltage, maar geadviseerd wordt:
Geel: 12V
Oranje: 18V
Rood: 24V
Grijs: 36V
Blauw: 48V
Groen: 72V
Zwart: 80V
Bruin: 96V
Alleen stekkers van hetzelfde amperage passen op elkaar (mits van hetzelfde merk), dus 50A past niet op 120A.
Het type Anderson stekker wordt door veel fabrikanten gemaakt en die passen niet altijd op elkaar.
Als er gesproken wordt over Anderson stekker wordt doorgaans de tweepolige stekker bedoeld, maar er bestaan ook enkelpolige en driepolige Anderson stekkers.
